產品簡介：
KBT-V3三合一防雷器根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器和控制線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。適用于公共場所、各種樓宇、機場、海關、軍事基地等各種重要安防設施的室內、室外監控?cái)z像槍的防雷擊電磁脈沖保護。三合一防雷器用于帶云臺攝像槍，安裝在監控系統前端的攝像機尾部，位置與攝像機越近越好，并做好接地處理，接地電阻應符合標準的要求。

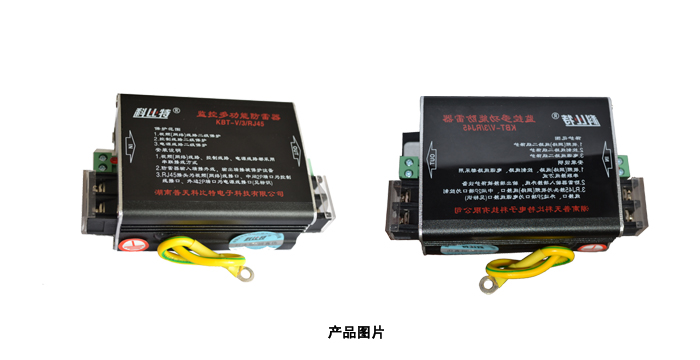

KBT-V3/RJ45多功能三合一防雷器采用RJ45視頻接口、2P控制信號和電源接口，適用于視頻數據傳輸系統信號及電源的防雷保護，同時也適用于攝像機的電源、視頻及控制線路的防雷保護；電源工作電壓分為220V、48V、24V及12V等四種（交、直流通用），視頻工作電壓為6-12V，控制信號工作電壓為6-24V。
主要特點：
1.串聯安裝，二級保護；
2.對監控?cái)z像機的電源、視頻、控制線路進行一體化浪涌設計，有效平衡各線路電位差；
3.能有效防止因電源、視頻線路、控制線路電位差瞬時增大而造成的設備損壞；
4.流通量，殘壓低，響應速度快，使用壽命長；
5.集體化，體積小，接線簡易，安裝方便。
技術參數：
|
名稱 |
編號 |
型號 |
規格 |
傳輸 速率 Mbps |
插入 損耗 dB |
特性 阻抗 Ω |
通流 容量 KA |
工作 電壓 V |
限制 壓V |
鉗 位 電 壓 V |
持續 工作 電壓 V |
負載 功率 VA |
保護 水平 V |
動作 電壓 V |
響應 時間 |
保 護 對 象 |
外觀 尺寸 mm |
|
監控 系統 三合 一防 雷器 |
195 |
KBT-V/3 |
電源 |
/ |
/ |
/ |
20 |
220 |
/ |
/ |
320 |
200 |
700 |
560 |
≤25ns |
全方位 攝像機 |
38×63×105 |
|
視頻 |
40 |
0.3 |
50/75 |
10 |
12 |
＜100 |
/ |
/ |
/ |
/ |
90 |
≤10-12S |
|||||
|
控制 |
10 |
0.2 |
/ |
10 |
|
＜100 |
/ |
/ |
/ |
/ |
90 |
≤10-12S |
安裝及用用：
1. 使用前請認準備接口和連接方式；
2.本產品串聯安裝在攝像機電源線、視頻線上和控制線上，輸出端與視頻攝像機連接；
3.適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內；
4.防雷接地應符合防雷規范要求，接地線盡可能粗短；
5.所有接線必須牢固及可靠電氣聯接。
